初心者でもわかるバイク整備! カワサキ 250TR FI バッテリー交換 編 LV1

ご覧頂き、ありがとうございます。

おはようございます。こんにちは。こんばんは。

今年中に仕事が片付かない事が確定した バイク屋ダイスケ(baikuyadaisuke1)

です。



久しぶりの登場! 「 初心者でもわかるバイク整備! 」 編です!

カフェレーサーカスタムのベース車に人気のある車両です!

作業内容は簡単なので、「 サクっ! 」とやっていきます。

 寒くなってくるとこういったトラブルが増えますので要注意です!



では 早速!いきますよ。



「 初心者でもわかるバイク整備!

カワサキ 250TR バッテリー交換 編 」



スタートです!



過去の記事



baikuyadaisuke1.hatenablog.com



baikuyadaisuke1.hatenablog.com



お客様の依頼内容

  • エンジンがかからない。

 です。



このお仕事頂きました! ありがとうございます!



作業順序を簡単に書いておきます。

  1. シートを外す
  2. 右側のサイドカバーを取り外す。
  3. バッテリーと固定しているパーツを取り外す。
  4. スターターリレーとか配線類を外す。
  5. 新しいバッテリーと交換する。
  6. 元に戻す。

これで作業完了です。



因みに、カワサキ エストレアとだいたい同じなので、覚えておくと便利だと思います。

カワサキ 250TR FIのバッテリーは、「 YTX7L-BS 」です。



作業時間 約15分



用意する物

  •  ラチェットハンドル
  •  10mmのソケット
  •  プラスドライバー 2、3番
  •  新しいバッテリー  ( YTX7L-BS )

 を準備してください。 これだけで出来るので、簡単です!



バッテリーまでのアクセス方法から・・・



f:id:baikuyadaisuke1:20191213130930j:plain



シートを取り外します。

シートの横のボルト2本を外すと、簡単に取れます。( 後ろに引き抜く感じ )



f:id:baikuyadaisuke1:20191213131104j:plain

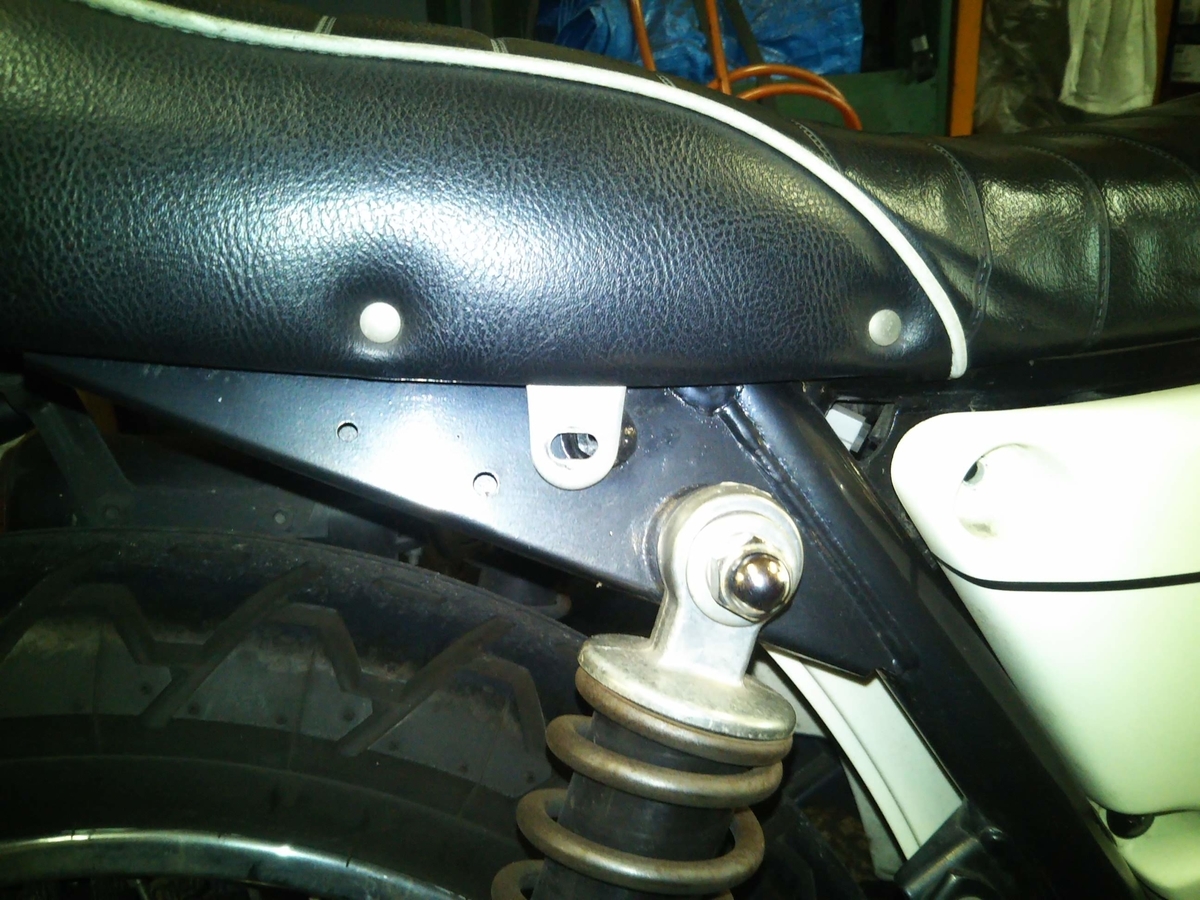

こんな具合に!

次に・・・



f:id:baikuyadaisuke1:20191213131139j:plain



右サイドカバーを取り外します。

この車両は、外装が純正ではありませんが、外し方としては一緒です。



f:id:baikuyadaisuke1:20191213131312j:plain

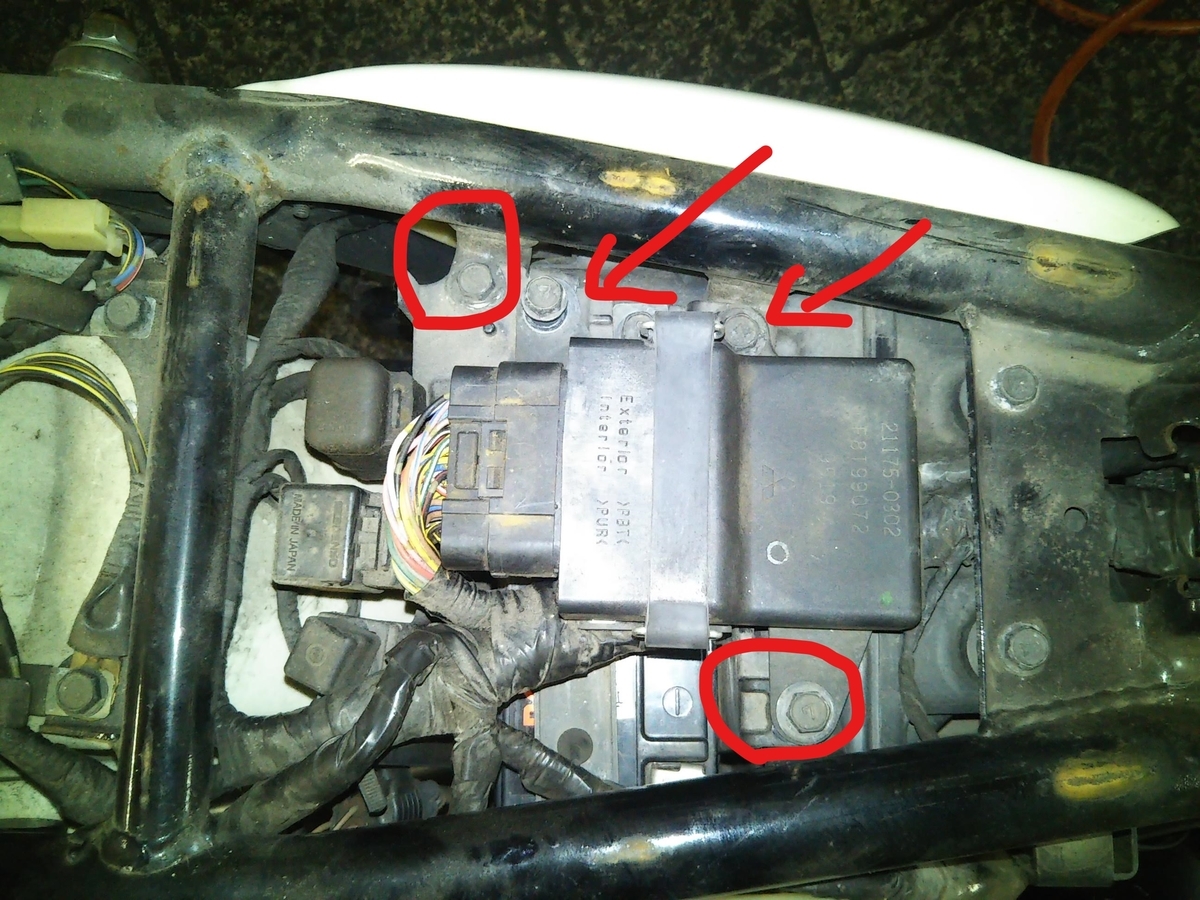

シート 上側

次にマークしたボルトを取り外して、バッテリーの留め具を取り外します。



f:id:baikuyadaisuke1:20191213131505j:plain

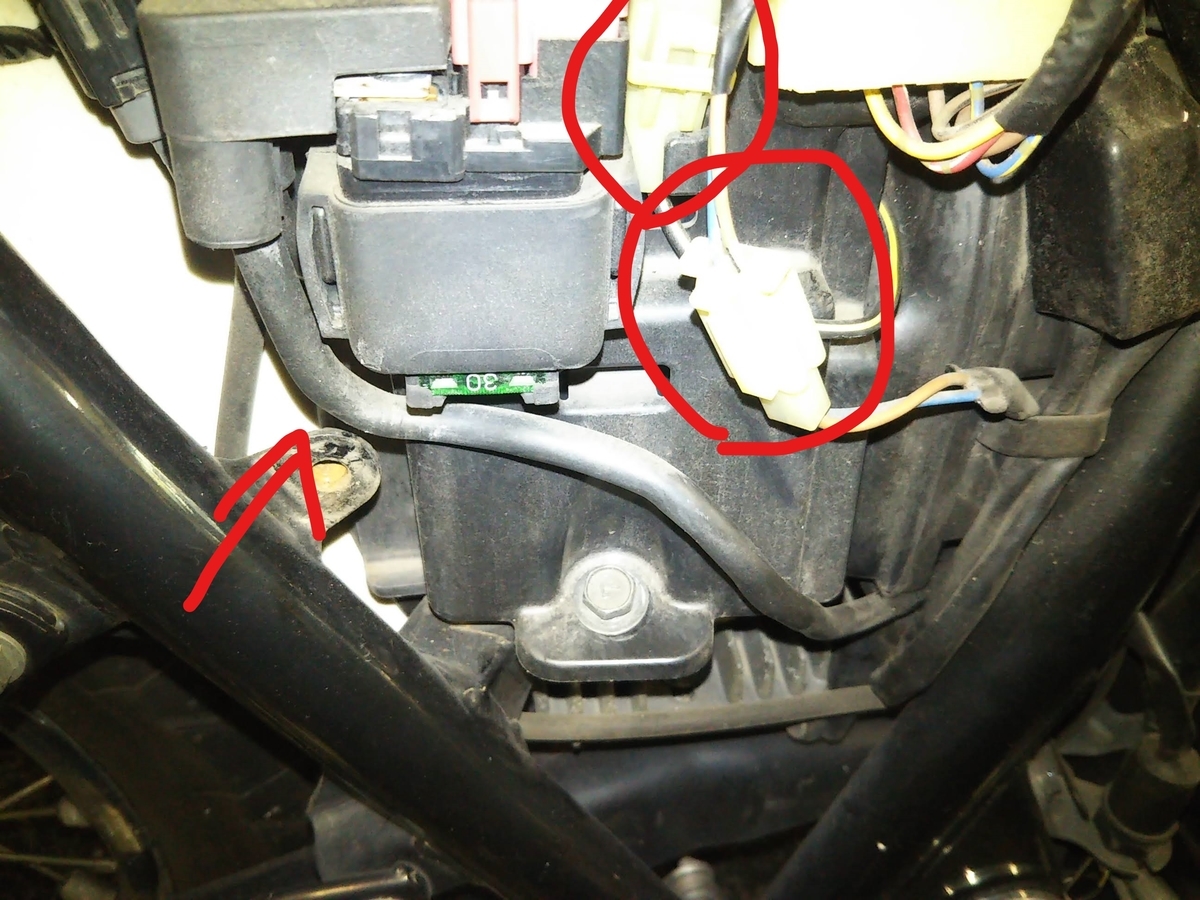

右側 サイドカバー内

マークした、スターターリレーをバッテリーカバーから引き抜きます。

赤丸 のコネクターを外します。

写真中央に見える、頭が10mmのボルトも取り外します。

そうするとバッテリーケースの蓋が外れます。

ここからバッテリーを取り出します。( 右サイドカバー側から、横に )



f:id:baikuyadaisuke1:20191213131826j:plain

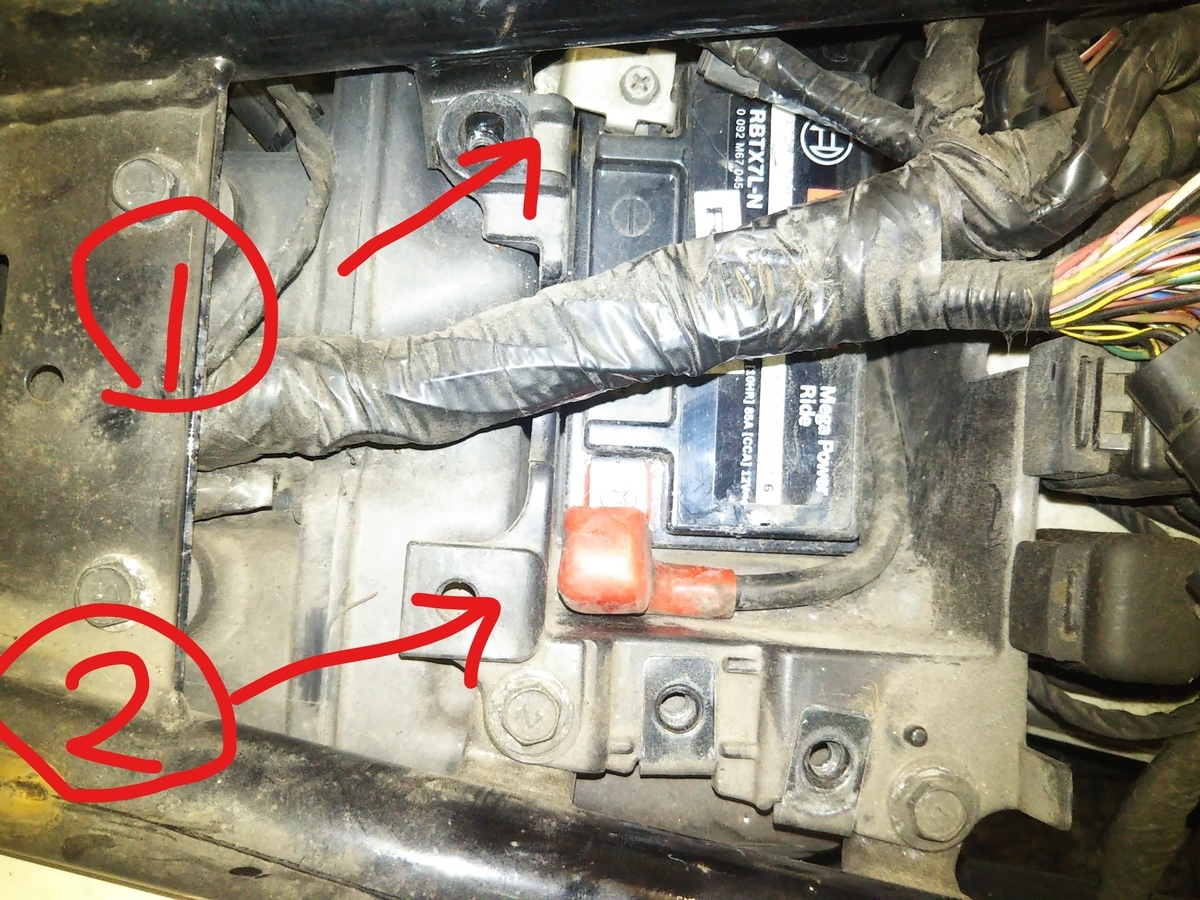

シート 上

ここまで来たら、バッテリーのターミナルのボルトを外して、バッテリーを取り外します。

番号をふったのは、今更言うまでもありませんが、念のためです。

バッテリーを外す時の手順は、最初にマイナス端子!次にプラス端子の順で取り外します。

あっ! 口うるさいおっさんで申し訳ありませんが、念のため!

バッテリーと取り付ける時は、最初はプラス端子!次がマイナス端子の順です。



あとは新しいバッテリーと交換して、元に戻して作業完了です!





 急に気温が下がるとバッテリーは上がりやすくなります。

バッテリーが上がって、大変な思いをする前に、バッテリーの早めの交換をお勧めします!





わかりやすく説明しているつもりですが、わからな事や、わからない用語など、ご質問頂けましたら、お答えしますので、ご遠慮なくコメントください。
